在涂布工藝中，效率與質量的博弈從未停止。隨著市場對高產能、高精度產品的需求激增，涂布線速度持續攀升已成為行業常態。然而，靜電問題卻像一道無形的枷鎖，在提速過程中負面影響愈發凸顯，尤其是分離起電現象，已成為制約生產穩定性和產品良率的關鍵因素。本文將從靜電產生的根源出發，解析分離起電的特殊性及其對涂布提速的深層影響，并提出針對性解決方案。

靜電的產生方式多樣，其中，分離起電對涂布的影響最為顯著。以下是靜電的主要產生機制及其在涂布中的表現：

材料表面相互摩擦?xí)r，接觸面積增大且作用時間延長，電子轉移更劇烈，靜電電荷量顯著增加。例如，基材在導輥上高速滑動時，摩擦?xí)?dǎo)致電荷快速積累。

涂布中的表現：基材與輥的摩擦?xí)a(chǎn)生大量靜電，但這一過程中通常也會產生以劃痕、擦傷為代表的缺陷。由于這些機械損傷比靜電更直觀、更易觸發處理，因此摩擦起電往往作為伴隨問題被附帶控制，使其影響相對可控。

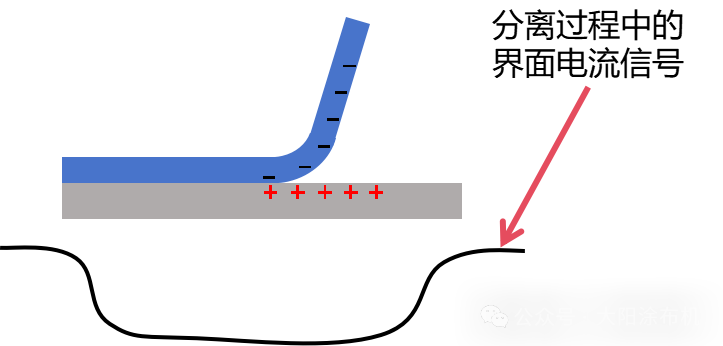

摩擦起電后涂層表現示意圖

（圖片來源：豆包ai生成）

這是涂布工藝中最具破壞性的靜電產生方式。當兩種材料從緊密接觸狀態快速分離時（如基材從涂布輥分離），界面間的電子轉移會因分離速度過快而失衡，導致局部電荷密度急劇升高。

分離起電在涂布中的特殊性：
