行業(yè)動(dòng)態(tài)
行業(yè)動(dòng)態(tài)
收卷工藝深度解析：如何有效規(guī)避薄膜壓痕與暴筋缺陷
薄膜涂布收卷過(guò)程中出現(xiàn)壓痕和暴筋，不僅影響產(chǎn)品外觀，更可能導(dǎo)致后續(xù)加工環(huán)節(jié)的材料浪費(fèi)。這類(lèi)問(wèn)題往往不是單一因素造成的，需要從收卷張力、設(shè)備精度、材料特性等多個(gè)維度進(jìn)行排查。以下是針對(duì)這兩類(lèi)缺陷的系統(tǒng)分析及可執(zhí)行的解決方案。
壓痕：收卷后薄膜表面出現(xiàn)周期性或非周期性的凹陷痕跡，深度通常在幾微米到幾十微米，嚴(yán)重時(shí)可穿透涂層。
暴筋：收卷端面出現(xiàn)局部凸起或條紋狀變形，導(dǎo)致卷材端面不平整，嚴(yán)重時(shí)引發(fā)層間滑動(dòng)或材料撕裂。
首先觀察缺陷的分布特征：壓痕是否與收卷輥的轉(zhuǎn)動(dòng)周期相關(guān)？暴筋是否集中在卷材的特定位置？這些觀察將幫助縮小排查范圍。

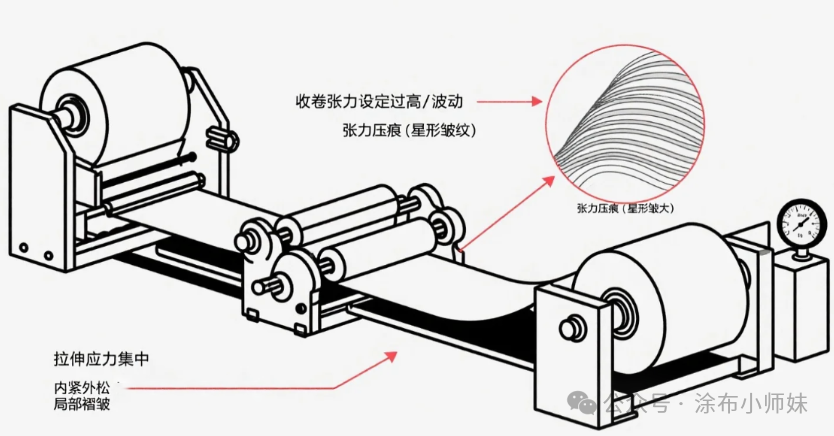

張力波動(dòng)過(guò)大：收卷過(guò)程中張力突然升高或降低，導(dǎo)致層間壓力不均，形成壓痕。例如，放卷張力與收卷張力不匹配時(shí)，薄膜在收卷輥上的貼合度不穩(wěn)定。
張力梯度設(shè)置錯(cuò)誤：收卷張力未隨卷徑增大而逐漸降低，外層材料對(duì)內(nèi)部產(chǎn)生過(guò)大壓力，引發(fā)暴筋。尤其在厚膜或高彈性材料涂布中，張力梯度的影響更為顯著。
收卷輥平行度偏差：收卷輥與支撐輥之間的平行度超出允許范圍（通常要求≤0.05mm），導(dǎo)致薄膜在收卷過(guò)程中受力不均，形成局部壓痕。

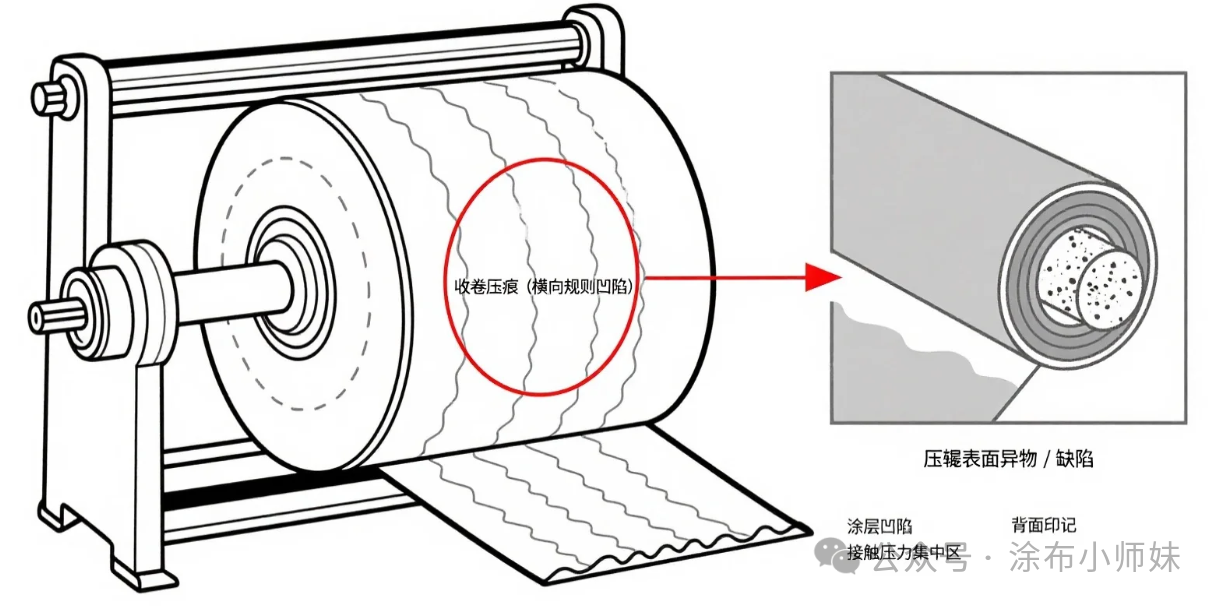

輥面清潔度不足：收卷輥表面殘留的異物（如涂料顆粒、灰塵）在收卷時(shí)被壓入薄膜，形成點(diǎn)狀或線狀壓痕。
軸承或傳動(dòng)系統(tǒng)磨損：收卷輥軸承間隙過(guò)大或齒輪傳動(dòng)不平穩(wěn)，導(dǎo)致輥?zhàn)釉谵D(zhuǎn)動(dòng)過(guò)程中產(chǎn)生徑向跳動(dòng)，形成周期性壓痕。
涂料粘度與干燥速度失衡：涂料粘度偏高或干燥速度過(guò)慢，導(dǎo)致收卷時(shí)涂層未完全固化，易被壓出痕跡。例如，水性涂料在濕度較高的環(huán)境下干燥不充分，收卷后涂層仍處于軟態(tài)。
薄膜基材的彈性回復(fù)性：某些基材（如PET、BOPP）在張力作用下產(chǎn)生的彈性變形無(wú)法完全恢復(fù)，收卷后內(nèi)部應(yīng)力釋放形成暴筋。
涂層厚度不均：涂布過(guò)程中涂層厚度波動(dòng)過(guò)大，厚涂層區(qū)域在收卷時(shí)更容易受到擠壓，形成壓痕或暴筋。
環(huán)境溫度與濕度波動(dòng)：溫度過(guò)高導(dǎo)致涂層軟化，濕度較大則影響干燥效果，兩者均可能加劇壓痕問(wèn)題。
換卷操作不當(dāng)：換卷時(shí)引帶速度與收卷速度不匹配，或接片位置不平整，導(dǎo)致局部張力突變，形成周期性壓痕。
收卷錐度設(shè)置錯(cuò)誤：錐度（張力隨卷徑變化的比率）設(shè)置不合理，例如錐度過(guò)小導(dǎo)致外層張力過(guò)大，引發(fā)暴筋；錐度過(guò)大則可能導(dǎo)致內(nèi)層松弛，形成皺紋。
第一步：看問(wèn)題
壓痕的間距是多少？用這個(gè)間距除以卷芯周長(zhǎng)或接觸輥周長(zhǎng)，看看能不能對(duì)上某個(gè)輥?zhàn)拥某叽纭?/span>
暴筋在卷材寬度方向的什么位置？是否固定？如果固定，立刻去測(cè)量涂布模頭對(duì)應(yīng)位置的間隙。
第二步：做減法
拿一卷剛下線的、有問(wèn)題的膜，不經(jīng)過(guò)復(fù)卷，直接靜置24小時(shí)。如果暴筋或壓痕加重，說(shuō)明是材料內(nèi)部應(yīng)力釋放問(wèn)題，核心鎖定在收卷張力和錐度。
如果靜置后沒(méi)變化，那更可能是機(jī)械壓傷。
第三步：設(shè)計(jì)工藝試驗(yàn)
試驗(yàn)一：張力梯度
同一款材料，分別用高張力、中張力、低張力 收三卷。
觀察哪一卷的壓痕/暴筋最輕。找到你的張力“甜區(qū)”。
試驗(yàn)二：錐度挑戰(zhàn)
在“甜區(qū)”張力的基礎(chǔ)上，設(shè)定不同的張力遞減梯度。
目的是找到既能卷緊，又不會(huì)把內(nèi)層材料“擠死”的那個(gè)平衡點(diǎn)。
試驗(yàn)三：接觸輥壓力測(cè)試如果你的設(shè)備支持，將接觸輥壓力設(shè)置為跟隨卷徑變化。觀察不同壓力曲線下的收卷效果。甚至，可以嘗試在卷徑較小時(shí)，讓接觸輥輕微脫離接觸一小段時(shí)間，看看壓痕是否會(huì)消失。
試驗(yàn)四：靜置與復(fù)卷
將下線的膜卷，在特定的溫度和濕度環(huán)境下靜置一段時(shí)間。如果暴筋消失，說(shuō)明材料回縮了，可以適當(dāng)降低收卷張力。如果暴筋加重，那可能就是材料的“永久性創(chuàng)傷”了。
四、常見(jiàn)問(wèn)題
Q: 換了新軸芯還是有暴筋，是不是材料太軟了？
A: 不一定。先檢查接觸壓輥的壓力是否均勻。如果壓輥兩端氣壓不一致，或者橡膠層硬度不均，照樣會(huì)擠出暴筋。另外，確認(rèn)一下漿料固含量是否波動(dòng)，固含量低會(huì)導(dǎo)致干膜太軟，更容易變形。
Q: 壓痕位置固定，但換了導(dǎo)輥還在，怎么回事？
A: 既然換了輥?zhàn)舆€在，說(shuō)明問(wèn)題不在輥?zhàn)颖砻妗?/span>查查軸承座！軸承磨損導(dǎo)致輥?zhàn)愚D(zhuǎn)動(dòng)時(shí)徑向跳動(dòng)，也會(huì)形成周期性壓痕。還有，檢查機(jī)架是否有共振，有時(shí)候外部震動(dòng)傳導(dǎo)過(guò)來(lái)也會(huì)“印”在膜上。
Q: 張力錐度設(shè)到30%了，內(nèi)圈還是暴筋，還能加嗎？
A: 慎重！錐度過(guò)大容易導(dǎo)致外層松弛，產(chǎn)生“菊花狀”褶皺。這時(shí)候應(yīng)該回頭檢查起始張力是否過(guò)大，或者軸芯夾持力是否足夠。有時(shí)候，減小起始張力比單純?cè)黾渝F度更有效。
五、寫(xiě)在最后
壓痕和暴筋不會(huì)無(wú)緣無(wú)故出現(xiàn)，按著流程一步步查，你會(huì)發(fā)現(xiàn)，答案往往就藏在那些被忽略的細(xì)節(jié)里。
